印刷機、印字機、塗佈機、網印機、銀膠印刷 應用實例


印刷機、塗佈機、轉印機、蓋印機、網印機、移印機 專業製造
印刷機、印字機、塗佈機、網印機 專業製造 　有理式實業有限公司，為印字設備專業製造廠，生產專業用印刷機、印字機、塗佈機，主要使用在電子零件、汽車機車零件及各種工業產品表面印刷、塗佈。
有理式的印刷機、印字機、塗佈機設備，能針對各種材質、形狀印刷塗佈，由於調控精確，可快速將各種工業元件，製作出精緻、優異的印刷表面。

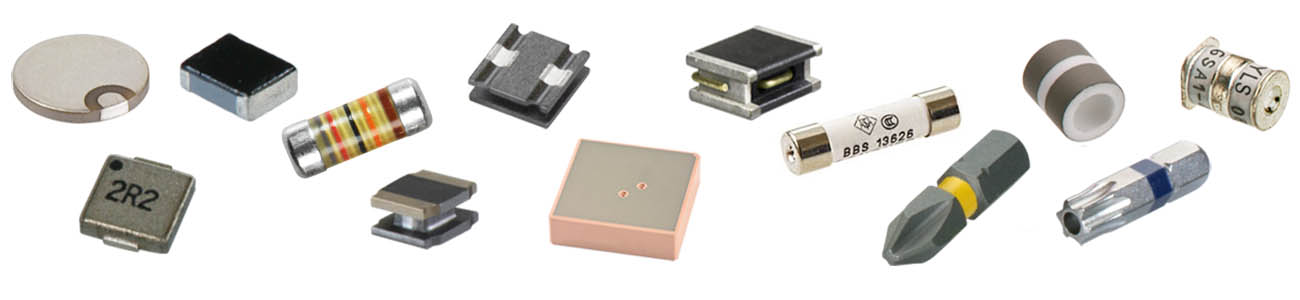

　有理式實業所生產之印刷機、塗佈機設備，具備自動化、高速、精密之功能，廣泛使用於 IC 半導體、電感、電阻、積層電容、石英震盪器、V CHIP電容、LED、精密馬達、汽車機車零件，以及其他多種產品的印刷、塗佈。

有理式實業秉持高品質、高標準的要求，擁有快速開發能力，能立即因應市場需求，廣獲客戶好評。 在開業之15 年之中，已為小型印字設備市場做到一個驚奇的成績，將國內印字設備從進口寡占的局面下，取得近八成的市場，提供國內廠商優良產品、快捷的售後服務。 2004 年開始拓展外銷市場，已在國際市場上佔有一席之地。
印刷機、塗佈機、轉印機、蓋印機、網印機、移印機 選用建議
　零件印刷、塗佈品質及效率，決定於機種選擇是否恰當。本欄介紹印刷機、塗佈機的類別，有助於對機種選擇，作出最正確的判斷。

【轉印機類】 轉印機原理，係將墨斗內油墨透過刮刀控制供給量，再由滾輪將油墨轉至橡膠字模上圖型凸出部位，而後轉至轉印輪，經由轉印輪轉印至元件上，如此稱為轉印機。 轉印機特色為速度快、作業簡易、成本低，主要針對曲面元件及帶狀物連續印字。
有理式轉印機之相關機種—全自動機型機種有「HGMK-1AT」轉印機、「HGMK-1A」轉印機。 桌上型機種有「CMK-3A」轉印機。標準型機種有「RLMK-1」轉印機、「RLMK-1C」轉印機、「RLMK-2A」雙色轉印機。
動畫參考：小曲面元件轉印原理動畫、 曲面元件轉印原理動畫、帶狀元件連續印刷動畫。


【蓋印機類】 蓋印機原理，係以字模單元上下來回移動，沾墨輪前後位移，待沾墨輪復歸後，字模機構即下降對元件蓋印。蓋印機特色為高速、穩定、經濟，可對平面、小曲面印刷。 字模可採用粘貼方式，或採用排列組合方式。
有理式蓋印機種—全自動蓋印機有「S180-2B」、「CPMK-2B」機型，桌上快速型蓋印機有「CMK-2A(B)」、「SCMK-1」機型，以及快乾油性墨水蓋印機「FDMK-2M」、「FDMK-3M」、「FDMIC-1」、「FDMK-1A」、「FDMK-1」機型。
動畫參考：平面元件蓋印原理動畫、 快乾油性墨水印刷原理動畫。


【網印機類】 網印機原理，係將印刷版製作在纖維絲布上，製版時在絲布版面留有印件需要之圖案文字形狀之空隙，網面其餘部位以膠質填滿。印刷時將油墨以刮刀撥動，油墨通過留有空隙的網目，將印件留下圖形文字。平面元件印字，使用的網版材質為特多龍纖維布；曲面元件印字，使用的網版以尼龍纖維布為主要材料。 網印機優點在於印刷精美，油墨覆蓋度優良，印刷膜厚實，適合印製高級元件。
有理式出品網印機系列產品，除用在電子元件印字外，也用於銀膠印刷；網印機依不同的銀膠類型，可選用不同的動作程式，以發揮最好的印刷效果，因此本公司網印機對於元件表面處理，具有多元化運用效益。
有理式網印機型—桌上型迷你網印機有「NSP-1A」、「NSP-1T」機型。
動畫參考：網印原理動畫。

  【移印機類】移印機原理，係將待印元件需要之圖案、文字，在金屬版表面蝕刻形成凹陷，油墨自墨杯內滲出至金屬版上，墨杯內的刮環將金屬版凹陷部位以外的油墨刮除，只留下凹陷部位保留油墨。然後以軟質膠頭吸附金屬版上凹陷附著之油墨，膠頭再移至元件印刷，此為移印機原理。移印機對於不規則起伏之表面仍可印刷，是克服不平整印刷面的有效方法。
有理式出品墨杯移印機 「PPMM-70A」，具備「連線自動化模組」特性，可與生產設備連線控制，配合自動化週邊，適合大量生產作業，在不規則表面的元件印刷或塗佈，特別可以顯現本機的卓越成效。另外出品之自動移印塗佈預乾設備「YLSCT-02C3」，擅長於不規則表面元件印刷或塗佈，也極適合平面及小曲面元件做印刷及塗佈， 對「鐵芯電極」塗佈或印刷，特別可以展現優異的品質及產出效益。
動畫參考：墨杯移印原理動畫。
  【塗佈機類】 塗佈機Coating 原理，係將塗佈原料儲存於墨斗內，塗佈原料由滾墨輪滾動帶出，由刮刀控制厚度，再轉至塗佈輪，經塗佈輪移動行程，將塗佈原料塗染於元件上。塗料或油墨採取塗佈機塗染，對於大面積的覆蓋表面，塗膜均勻、附著性極佳、不會脫落。塗佈機適合對元件塗覆形狀規則的塗面，覆蓋力絕佳且作業流程快速。
有理式塗佈機Coating 系列，主要功能用在瓷管元件表面塗佈銀膠，塗佈機亦可做元件印字前的打底之用，使印字效果大為提昇。本公司塗佈機Coating 系列，具備優異的調控性能，控制元件與塗佈機接觸的條件，達到能符合業界不同厚度要求，符合公差精度標準。本塗佈機塗染之成品具備優異的塗佈品質，厚度穩定、不沾染餘墨。
動畫參考：塗佈原理動畫。

【陶瓷元件塗佈】 陶瓷元件塗佈是在陶瓷材料上塗佈金屬覆膜的製程，塗佈之後再經過高溫燒結程序，使陶瓷元件具備金屬化的功能，陶瓷元件塗佈材料含金、銀、銅及其它合金等。然而陶瓷塗佈有極高的品質要求，例如陶瓷與金屬膜之間附著性，在真空緻密度、塗膜的厚度、及塗佈的均勻度等方面，都深切影響產品特性。塗佈設備的性能，對於品質良窳具有關鍵性的影響力。
陶瓷的塗佈模式，區分曲面與平面兩種塗佈。在曲面塗佈項目，本公司「陶瓷元件 定厚塗佈設備YLSCT-02A 」，具備高品質、自動化性能，符合陶瓷產品塗佈的嚴格品質要求。
平面塗佈有留邊與不留邊兩種塗佈方式，在塗佈留邊的項目，本公司桌上型迷你網印系列機種，可對厚度小於0.15mm陶瓷板，做出高水準的產品。塗佈不留邊（整面塗滿）的項目，須以塗佈機再加週邊自動化，達成穩定、高效益的產出。


【銀膠印刷】 銀膠印刷，係在元件表層印刷「銀膠」覆膜，用於無線傳輸及衛星通訊設備元件的製程中， 銀膠印刷設備以網印機較適合。銀膠覆膜在厚度的公差及多點分佈的穩定性，有極嚴謹的要求。網印機功能必須符合銀膠印刷相關精度，因此機體設計在結構、材質、剛性都要精密考量，其他如刮刀性能、儲膠量、印刷速度、抬版技巧，也都影響銀膠印刷的成功率。
有理式出品的桌上型迷你網印機「NSP-1A」、「NSP-1T」，以電腦操控、具高精密度、治具使用方便，廣汎用於銀膠印刷。

印刷機、塗佈機、轉印機、蓋印機、網印機、移印機 研發記事
2013
 1. 推出「全自動移印設備 YLSCT-02C3」，適合鐵芯電極之塗佈。
2. 推出「全自動塗佈印字設備 YLSCT-02B2 」，適合對於需分正負極方向、易碎、不利多次送料之電感元件。
2012

1. 將「自動滾印機 HGMK-1AT」增加UV固化功能，升級為「HGMK-1ATC」，有效縮短製程。
2. 推出「墨杯移印機 PPMM-70A」，並取得國內外多項專利。
3.「自動印字固化設備S180 -2A」，深受市場肯定，銷售量成長 6 倍。
4. 網站升級改版，加強國際行銷。

2011
 1. 推出「 管件(內孔)蓋印機 FDMIC-1 」，可針對圓筒內壁蓋印。
2. 推出「 紙袋蓋印機 FDMK-1A 」，可做到同時標示製造日期及產品編號。
3. 推出「自動印字設備PEMK-1」，適合尺寸公差大的元件 (例如塑膠電容元件) 印字 。
4. 推出「自動印字設備 S180-2A」，用於高導磁、易碎的產品，如電感鐵芯之印字、打點。
2010
 1. 推出「Tray盤 自動印字機 FDMK-TM1」。
2. 推出「 半自動 銀膠塗佈機 YLSCT-1D」。
3. 推出「自動轉印機RLMK-1C」(滾印機)，可用於針筒之字體、刻劃、記號轉印。
4. 推出「UV乾燥輸送機」，可用於電子元件印字、塗佈後固化油墨。
2009
 1. 推出「瓷管銀膠定厚塗佈機 YLSCT-02A (含預乾設備) 」，處理瓷管元件銀膠塗佈。
2. 推出「 Tray 印字機」 ( XY Robot + 超迷你印字機 ) 。
2008
 1. 推出「曲面自動滾印機 HGMK-1AT 」 ( 轉印機-外方內圓製品滾印 )。
2. 推出「 自動印字固化設備 S180 -2B 」。
3. 推出「 雙色轉印機 RLMK-2A 」(滾印機)，可對於曲面元件作雙色轉印。
2007
 1. 推出「曲面自動印字設備 HGMK-1A 」。
2. 推出第一代「元件塗佈機 」，是使用在瓷管銀膠的塗佈機。
3. 推出多功能「抽取式字模座 」。
2006
 1. 推出「 CHIP 零件雙面自動印字設備 CPMK-2B 」。
2. 推出「轉寫印字機 CMK-3A 」 。
3. 推出「迷你快乾型印字機 FDMK-2M 」 。
2005
 1. 推出「桌上型滑台網印機 NSP-1T 」，在網印機加裝滑台，廣泛用於銀膠印刷。
2. 大量承製 印刷機相關自動化設備。
2004
 推出「桌上型網印機 NSP-1A 」，使網印機使用領域擴及電子產業、銀膠印刷。
2003
 研發 電感高速自動印字設備。
2002
 推出「 圓盤印字機 SCMK-1 」。
2001
 1. 研發出「轉印機 RLMK-1」。
2. 推出 「革新墨斗」結構。
2000
 推出「快乾型 元件蓋印機 FDMK-1 」，搭配可抽換字模。
1999
 1. 推出「高速型凸輪印字機 CMK-2B 」。
2. 參與國內世貿中心春季電子展，發表印字機成果。
1998
 有理式實業有限公司創立，投入印字、印刷機及相關自動化技術研發。

印刷、塗佈、 固化 設備
零件印刷、塗佈 原理
平面元件印刷 原理
小曲面元件印刷 原理
曲面元件印刷 原理
墨杯移印 原理
網版印刷 原理
快乾印字 原理
塗佈印刷 原理

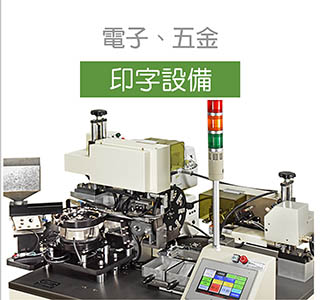

高速 自動印字設備系列
自動 印字固化設備 S180-2B
自動 曲面印字乾燥設備 HGMK-1A
自動 曲面印字機 HGMK-1ATC
　、HGMK-1AT
雙面 自動印字機 CPMK-2B
自動印字固化設備 PEMK-1
塗佈 印字複合設備 YSLCT-02B2

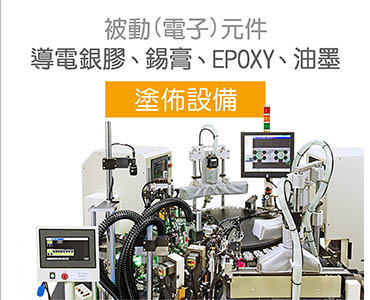

塗佈機 Coating 系列
陶瓷元件 / 銀膠金膠
　 定厚塗佈設備YLSCT-02A
半自動 銀膠塗佈機 YLSCT-1D
塗佈印字 複合設備
塗佈 印字機 YSLCT-02B2
墨杯移印機
全自動移印塗佈機 YLSCT-02C3
移印機 PPMM-70A
迷你 網版印刷機系列
轉盤 桌上型網印機 NSP-1B
載盤 桌上型網印機 NSP-1T
平面小曲面 油墨印字機系列
凸版直刷 圓盤印字機 SCMK-1
快乾 油性墨水印字機系列
管件(內孔)蓋印機 FDMIC-1
紙袋蓋印機 FDMK-1A
元件蓋印機 FDMK-1
曲面油墨印刷-自動轉印機系列
轉印機(滾印機)RLMK-1C
雙色轉印機(滾印機)RLMK-2A
Tray盤 自動印字機
Tray盤 自動印字機 FDMK-TM1
UV 固化設備
桌上型UV固化輸送機 UVC-1000S
點光源UV固化設備 S1500
UV固化模組 UV-1000S
印刷機產品 詢價表單
